800kg酵母抽提物壓力噴霧干燥系統

噴霧干燥系統包括以下內容

1、 進料系統

2、 熱風系統

3、 干燥系統

4、 除塵系統

5、 排風系統

6、 冷凍除濕收料系統

7、 控制系統

1、進料系統

1.1、攪拌罐（需方提供）

提供2000L的攪拌罐一只，與物料接觸部分為不銹鋼SUS304。

形式：立式

容積：2000L

材質：與物料接觸部分為不銹鋼SUS304

1.2、水槽（需方提供）

提供錐形水槽一只，錐體下面有放料閥，用于轉換水與物料

容積：200L

材質：與物料接觸部分為不銹鋼SUS304

1.3、進料泵

形式：高壓三柱塞泵

型號：40HY

功率：5.5Kw

**壓力：7.0Mpa

**流量：2000L/h

結構材料：與物料接觸部分為不銹鋼SUS304

附件：壓力表、閥門

1.4、進料管道

提供從進料泵到干燥塔的進料管道。

數量：1套

材料：全部不銹鋼SUS304

1.5、穩壓罐

提供相關的穩壓裝置，避免由于受高壓泵脈沖而引起霧化不均

數量：1只

結構材料：與物料接觸部分為不銹鋼SUS304

附件：壓力表、閥門及軟管

1.6、噴槍

數量：3只

孔徑：ф2.3（ф2.0）

材料：噴槍不銹鋼SUS304

噴片碳化鎢

2、熱風系統

2.1、初、中、亞高效空氣過濾器

提供噴霧干燥前所需的潔凈空氣

過濾量：22000m3/h（max）

壓降：400Pa

材料：濾材為無紡布

2.2、送風風機

用于輸送空氣的裝置

形式：離心式

功率：22kw

聯接形式：C式傳動

附件：調風閥門、防震墊

2.3、間接式燃?xì)鉄犸L(fēng)爐

一種通過天然氣燃燒來間接加熱的裝置

間接式燃?xì)鉅t：RQL-120

提供熱量：120萬大卡

天然氣耗量：約120m3/h

材料：內膽SUS310S，換熱部分SUS304，外包SUS304

2.4、熱風管道

用于連接加熱器出口到干燥塔頂部的管道，管道SUS304內通的是加熱過的熱空氣。外部為彩鋼板，保溫材料為硅酸鋁。

3、干燥系統

3.1、熱風分配器

熱風分配器在干燥塔的頂部，為干燥塔提供穩定的熱空氣。

形式：特制的分配器

數量: 三層

材料：不銹鋼SUS304

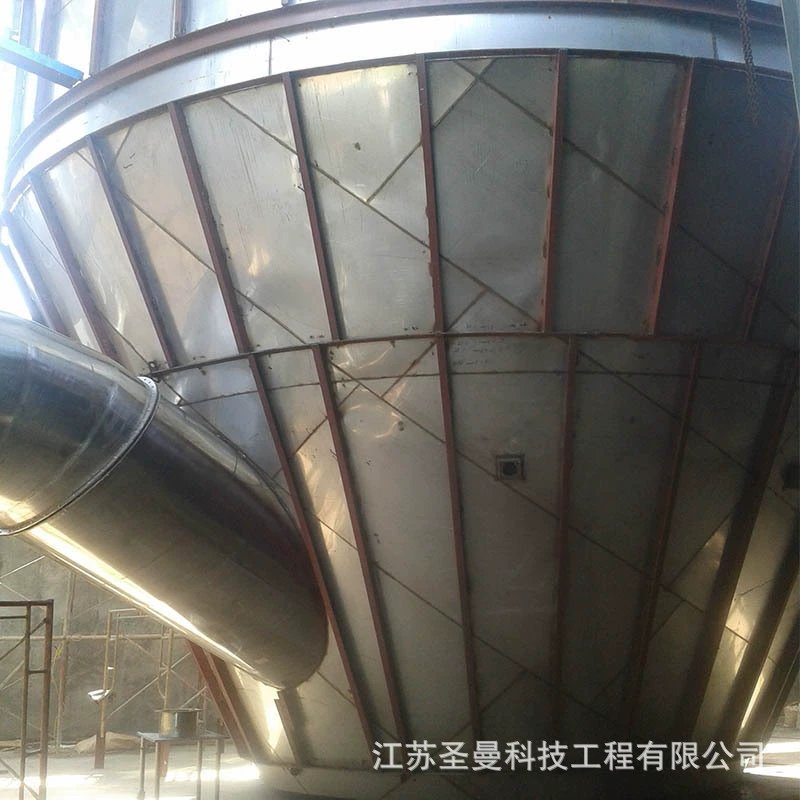

3.2、干燥塔體

一個圓柱形高大的筒體，底部為錐形體,用于噴霧干燥。該塔體有熱風的進出口、檢查清洗口、觀察孔、照明孔等。錐形部分還裝有敲打裝置。整個塔體安裝在一個支架上。

塔體直徑：內徑φ5000,外徑φ5200

總高：～30000

干粉放料口：φ200

材料:

塔體內壁：δ2mm不銹鋼SUS304

塔體外壁：δ0.6mm不銹鋼SUS304，拉鉚釘

保溫層

材料：硅酸鋁

厚度：100

附件:

觀察門：4扇、視鏡：8只、照明燈：4個

振打裝置：12個

錐形底：1個

星型下料閥：1只

4、除塵系統

用于分離離開干燥塔尾氣中的微小粉塵的裝置。

4.1、旋風分離器

數量：1套（2只并聯）

直徑：φ1300

材料：不銹鋼SUS304, δ2mm

4.2、換向器

數量：1個

材料：不銹鋼SUS304, δ2mm

4.3、料倉

材料：不銹鋼SUS304, δ2mm

4.4、星型下料閥

容積: 6L

功率：1.1kw

材料：不銹鋼SUS304

4.5、風管

材料：不銹鋼SUS304, δ2mm

4.6、水沫除塵器

型號: SM2500

功率：5.5kw

材料：不銹鋼SUS304

5、排風系統

5.1、引風風機

用于產生整個噴霧干燥所需風量的裝置。

形式：離心式

型號: 9-26

功率：75kw

聯接方式：聯軸器

附件：調風閥門、防震墊

材料：碳鋼并涂防腐漆

5.2、出風風管

材料：碳鋼并涂防腐漆

6、冷凍除濕集中收料系統

由空氣過濾器、冷凍除濕機、潔凈管道、旋風分離器等組成。

由過濾后的新風經過冷凍除濕機后，迅速變得干燥而且溫度較低，強制把主塔和旋風排出的物料及時冷卻，并且集中輸送到潔凈收粉間，有兩個作用：①物料被迅速冷卻，防止自然降溫過程中被返潮。②集中潔凈收集，符合“FDA”和“GMP”有關要求、衛生等級高。

7、控制系統

控制箱

材料：噴塑

電氣控制系統配置說明：

1． GOT（液晶顯示觸摸屏）+PLC（可編程控制器）控制。

2． 進風溫度由PLC自動調節控制。

3． 可實現進料量根據進風溫度的變化自動調節進料量。

4． 預留USB數據接口
