中國粉體網訊 近期，中國科學院合肥物質科學研究院固體物理研究所納米室研究員費廣濤課題組研究人員在碲(Te)納米材料的可控制備及其光電響應性能研究方面取得新進展。相關研究工作以Controlled solvothermal synthesis of single-crystal tellurium nanowires, nanotubes and trifold structures and their photoelectrical properties 為題發(fā)表在英國皇家化學會CrystEngComm 雜志上(CrystEngComm, 2017, 19(20): 2813-2820)。
碲是一種窄帶隙半導體材料(室溫下帶隙約為0.35eV)，它具有優(yōu)異的光學、電學等性能。近年來，碲納米材料在光電轉化、電化學、納米器件設計與制造等領域受到廣泛關注�；瘜W液相法是宏量制備納米材料的最佳方法之一，它具有成本低、操作方便、易于推廣等諸多優(yōu)點。目前，人們在碲納米線、納米管、納米帶、納米棒等材料的液相法制備方面已取得較多的研究成果，但對于多種反應條件，如還原劑、表面活性劑、溶劑、溫度等對產物形貌的影響的研究還不夠詳盡。

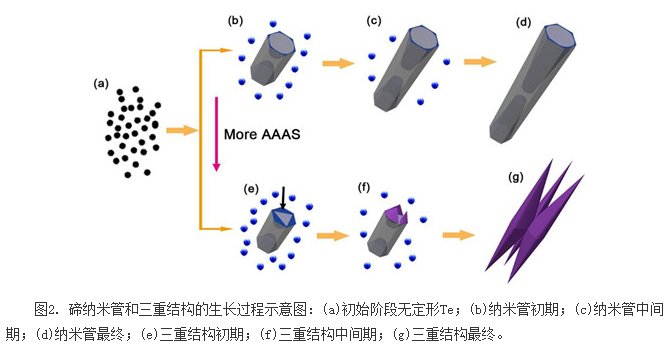

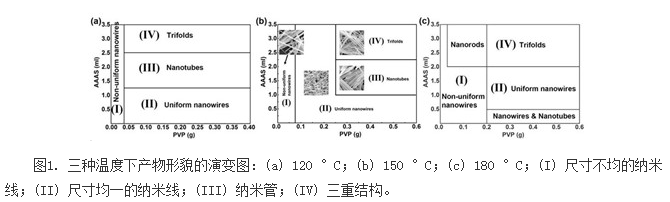

費廣濤課題組博士仲斌年采用溶劑熱法制備了尺寸均一的超細碲納米線、納米管和三重納米棒結構，研究了反應條件，如還原劑、表面活性劑、溶劑、反應溫度、反應時間等對產物形貌的影響，給出了它們與產物形貌的對應關系圖，并討論了納米管和三重納米棒的生長過程和機理。紅外響應測試結果表明，超細碲納米線薄膜對波長為980nm的紅外光的響應電流可以達到166μA，在偏壓1.0V、受光功率為6.25μW時，響應率可以達到26.56A/W。相關研究工作對于碲納米材料的形貌控制具有重要意義。
該研究工作得到國家重大科學研究計劃項目和國家自然科學基金項目的資助。
