中國粉體網(wǎng)訊

石英砂中的鐵雜質(zhì)主要以白云母、黃鐵礦和鐵的氧化物等多種形式（圖1所示）存在，鐵雜質(zhì)的存在大大降低了石英砂的使用價值，影響產(chǎn)品的質(zhì)量。

圖1 石英巖背散射電子圖像

（a）—（c）為石英巖樣品；（d）為從濕法石英砂中磁選出的鐵雜質(zhì)顆粒

在現(xiàn)實生產(chǎn)中石英砂除鐵需要先把原料進行水洗脫泥，再采用機械擦洗、磁選、浮選、超聲波清洗、酸浸等工藝來除去石英砂中的鐵元素，提高石英砂的使用價值。那么多少目的石英砂最適宜進行選礦提純呢？

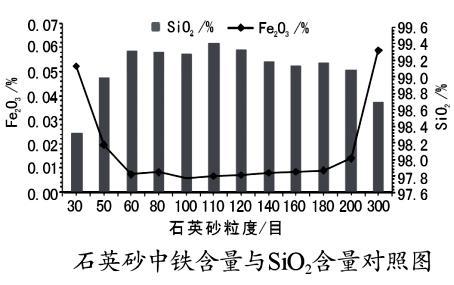

以鳳陽石英砂為例，通過上圖可知，-60+180目石英砂中Fe2O3含量最低，平均值為0.0075%，SiO2含量最高，平均值為99.28%。主要是由于-60+180目石英砂中含鐵礦物大部分在磨碎過程中已被分離出來，因此鐵含量較低。

粒度大于60目的石英砂中Fe2O3含量隨粒度增大而增加，SiO2含量隨粒度增大而減少，其中+50目石英砂中Fe2O3含量最高為0.0522%，SiO2含量最低為98.32%。這是由于粒度+50目的石英砂尺寸大于石英顆粒的尺寸，因此在單個石英砂顆粒內(nèi)部會含有多個石英顆粒，而存在于石英顆粒之間的含鐵礦物包裹體沒有被分離出來，從而導(dǎo)致+50目石英砂鐵含量升高。

粒度小于180目的石英砂中Fe2O3含量隨粒度減小而增加，SiO2含量隨粒度減小而減少，其中-300目石英砂中鐵含量最高為0.0587%（是-200+300目石英砂樣品的3倍），SiO2含量最低為98.81%。這主要是因為石英石中含鐵礦物粒度的尺寸一般小于0.01mm，當石英石被磨碎到50μm以后，存在于石英內(nèi)部雜質(zhì)相中的含鐵礦物大部分脫落下來，進入到-300目石英砂中，從而導(dǎo)致-300目石英砂中鐵含量偏高。

石英砂磁選提純工藝

以上數(shù)據(jù)說明：粒度越小，雜質(zhì)含量越高，這也是石英砂在選礦提純之前要分級脫泥的原因。另外，石英砂中鐵含量隨粒度的變化規(guī)律是：當石英砂的粒度大于60目時，其鐵含量隨粒度增大而增加，粒度小于180目時，其鐵含量隨粒度減小而增加。

因此在石英砂選礦提純過程中，首先要把原料進行水洗脫泥，然后將石英砂粒度控制在-60+180目之間，來有效地提高產(chǎn)品的質(zhì)量，降低石英砂中鐵雜質(zhì)的含量。對粒度大于60目和粒度小于180目的石英砂可加強磁選，這樣可以有效降低石英砂中鐵雜質(zhì)的含量。

當前石英砂市場前景的廣闊，使得石英砂深加工、高度提純技術(shù)的發(fā)展顯得極為迫切。對此，中國粉體網(wǎng)定于2017年12月12-13日在石英砂產(chǎn)業(yè)聚集區(qū)安徽省鳳陽國際大酒店舉辦“2017石英砂精細加工及應(yīng)用技術(shù)交流會”。本次會議旨在為當?shù)丶皣鴥?nèi)石英砂產(chǎn)業(yè)界人士提供石英砂提純及精細加工技術(shù)方面的溝通平臺，強化行業(yè)信息交流，為企業(yè)產(chǎn)品轉(zhuǎn)型提供優(yōu)質(zhì)解決方案。
