陶瓷材料的性能不僅與材料的自身特性有關，同時也與施加在材料上的外加載荷的加載速度、環境溫度和形變程度有關。其中材料的加載應變率便是一個決定因素。不同加載應變率下材料所反應的性能可能截然不同。

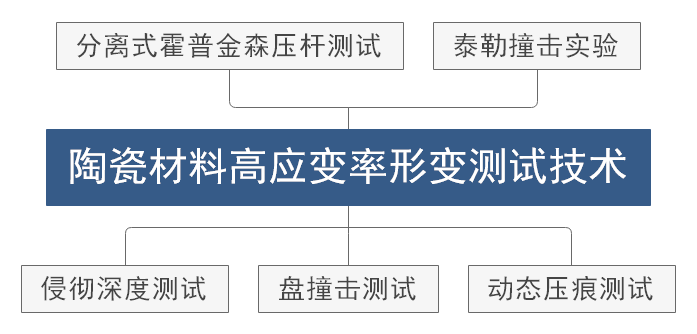

應變指的是材料在外力作用下的變形程度，應變率即為材料變形速度的快慢。應變率在10²-10⁴/s的范圍屬于高應變形變范疇。常用的陶瓷材料高應變率形變測試技術有侵徹深度測試、盤撞擊測試、動態壓痕測試、分離式霍普金森壓桿測試、泰勒撞擊實驗等方法。

侵徹深度測試技術

侵徹深度測試（DOP）是Bless等人為測試材料高應變率載荷下性能設計的方法。測試時陶瓷材料需制備成薄平板，放置于方形鋁/鋼質塊體上，采用子彈射擊。目前此實驗技術已成為裝甲材料抗單測試的標準方法。

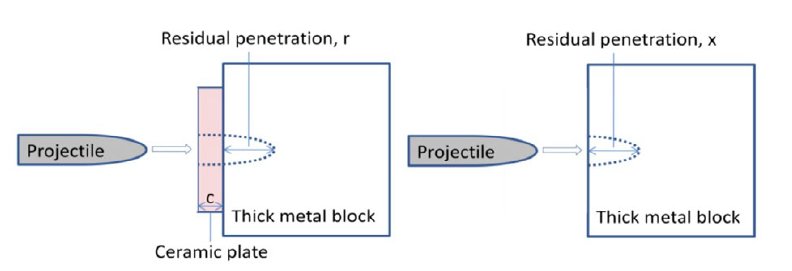

侵徹深度測試（DOP）技術示意圖

雖然該技術廣泛應用于陶瓷材料高應變率性能的等級評價，但僅限于不同材料在同一種子彈下的測試對比。且測試后沖擊區域損壞不能用來分析，實驗結果也只能表明材料抵抗特定沖擊的變形情況，不能用于沖擊過程、顯微結構及力學性能的分析。

盤撞擊測試技術

盤撞擊測試技術由Hazell等人設計，使用一個高速盤在不同速度下撞擊材料并通過測試應力波數據計算雨貢紐彈性極限（HEL）。雨貢紐彈性極限是應力和速率曲線中動態彈性行為極限，類似于在應力-應變曲線中的屈服強度。

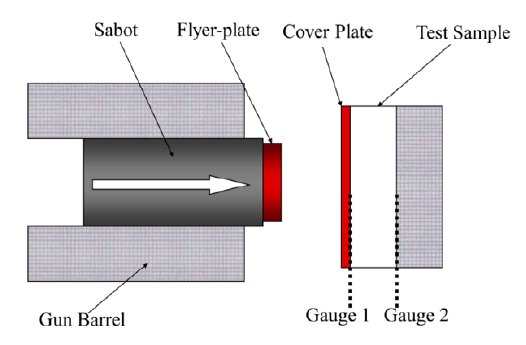

 盤撞擊測試技術示意圖

該技術也可測試試樣在子彈速度下的壓縮性能。類似于DOP實驗，測試后試樣碎裂無法進行后續測試表征。但可提供準確的參數供高應變率變形模擬使用。

分離式霍普金森壓桿測試技術

分離式霍普金森壓桿技術是將試樣夾在入射桿和輸入桿的中間，通過高速的撞擊桿擊打入射桿產生壓縮入射波后傳遞給試樣測試材料在高應變率載荷作用下的抗壓強度。

動態壓痕測試技術

動態壓痕測試方法分為兩種：動態維氏硬度壓痕測試和小型子彈壓痕測試。此技術是Koeppel和Subhash等人以霍普金森壓桿實驗為基礎改變而來，維氏硬度壓頭被放置在入射桿頂端并在另一段放置動量收集裝置防止多次壓痕產生。測試后根據靜態維氏硬度壓痕法計算出動態載荷載荷下材料的硬度和韌性。此技術可對比不同應變率載荷下材料的形變特征。

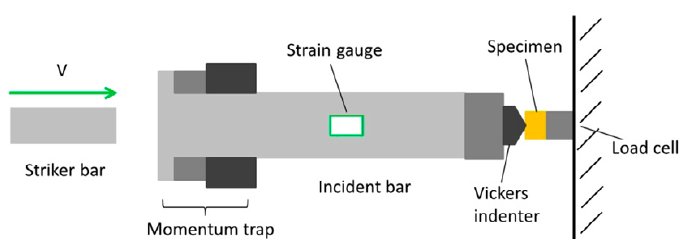

動態壓痕測試技術示意圖

泰勒撞擊實驗

該方法由Taylor首次提出，用于測試材料動態屈服強度。測試時，材料需制備成圓柱狀并快速撞擊平面鐵盤。測試過程中，材料應變率的大小可以通過調節發射速度實現。泰勒撞擊實驗設備簡單，但在應用初期需要根據撞擊后材料的變形尺寸等參數進行定量計算，因此無法應用于脆性材料的動態力學性能測試，且在測試高硬度材料時，撞擊用的鐵制平板易變形或損壞導致測試結果失真。

參考資料：

龔江宏. 陶瓷材料斷裂韌性測試技術在中國的研究進展

任小彬. 材料沖擊拉伸試驗的若干問題探討

胡時勝. 一種用于材料高應變率試驗的裝置

胡一文. SEVNB法測試陶瓷材料斷裂韌性研究

盧芳云. 霍普金森桿實驗技術

肖漢寧. 高性能結構陶瓷及其應用

趙鵬鐸. 分離式霍普金森壓剪桿實驗技術及其應用研究

高云飛.氧化鋁、碳化硅及其復相陶瓷高應變形變率研究
