中國粉體網(wǎng)訊  近日，美國普渡大學工程學院的研究人員開發(fā)并驗證了一種正在申請專利的方法，該方法可以通過使陶瓷在室溫下更具塑性變形來擴大陶瓷的工業(yè)應(yīng)用，經(jīng)過對單晶二氧化鈦和單晶氧化鋁陶瓷的測試，表明該方法對于實現(xiàn)陶瓷室溫塑性方面具有巨大潛力。該研究成果日前發(fā)表在Science Advances期刊。

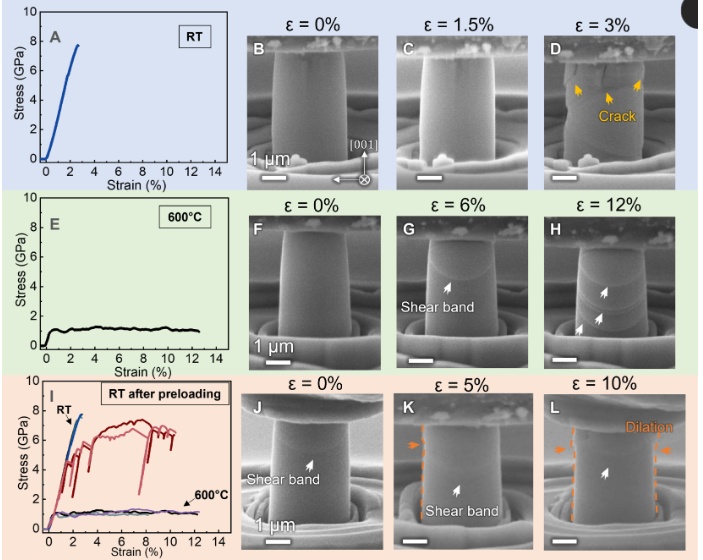

陶瓷材料以其卓越的機械強度、化學穩(wěn)定性和熱穩(wěn)定性在工業(yè)應(yīng)用中占有一席之地。然而，它們的高脆性成為了限制應(yīng)用范圍的主要障礙，為了克服這一難題，科學家們一直在探索提高陶瓷塑性的方法。此次研究是研究人員通過在高溫下預(yù)加載在材料中人為引入大量缺陷——經(jīng)過預(yù)加載處理后，發(fā)現(xiàn)單晶二氧化鈦陶瓷在室溫下可達到10%的應(yīng)變；單晶氧化鋁陶瓷的應(yīng)變能力也達到6至7.5%。這些預(yù)注入的缺陷使得陶瓷在室溫下能夠發(fā)生塑性變形。這些發(fā)現(xiàn)表明缺陷工程在實現(xiàn)陶瓷室溫塑性方面具有巨大的潛力。

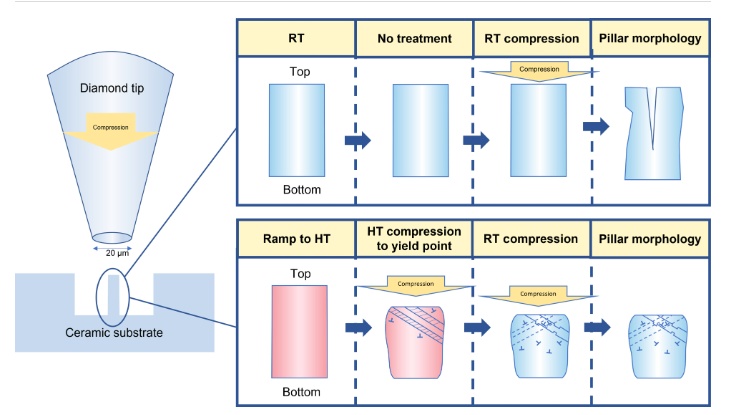

在室溫下壓縮的微柱的比較示意圖

在最新的研究中，研究人員表示，“位錯可以在晶體內(nèi)滑動，從而在一定的應(yīng)力水平下實現(xiàn)塑性變形。然而，在陶瓷材料中，在室溫下很難使位錯成核，因為陶瓷中的斷裂應(yīng)力遠小于在這種溫度下使位錯成核的應(yīng)力。相比之下，金屬材料具有延展性，因為它們很容易成核，而且位錯密度非常高。位錯在室溫下在金屬中是可移動的，這大大提高了它們的延展性。因此，提高陶瓷塑性的方法是在開始變形之前在陶瓷中成核大量位錯�！�

此前，該研究團隊曾用閃速燒結(jié)增強釔穩(wěn)定氧化鋯等陶瓷材料的塑性，但該方法因其主要用于氧化物陶瓷而缺乏擴展性。由預(yù)加載缺陷思路為指導，研究團隊引入包括位錯和孿晶等高密度缺陷后，測試陶瓷微柱樣品，明確其可在室溫下實現(xiàn)相當大的塑性。

隨著高溫預(yù)加載技術(shù)的進一步發(fā)展和完善，預(yù)計將有更多的高性能陶瓷材料被開發(fā)出來，這將極大地推動材料科學領(lǐng)域的發(fā)展，并在航空航天、生物醫(yī)療、電子信息等多個高技術(shù)領(lǐng)域發(fā)揮關(guān)鍵作用。

（中國粉體網(wǎng)編輯整理/空青）

注：圖片非商業(yè)用途，存在侵權(quán)告知刪除
