中國粉體網(wǎng)訊  近日，上海九院醫(yī)院發(fā)布了一則科技成果轉(zhuǎn)化公告，擬將“一種SICuS₄O₁₀-Ca₃PO₄)₂復(fù)合生物陶瓷、骨支架及其用途“和”一種微尺度血管網(wǎng)絡(luò)體外組織及其制備方法”兩項專利，以92萬元的價格轉(zhuǎn)讓給蘇州邁迪赫茲醫(yī)療器械有限公司以實施成果轉(zhuǎn)化。

本次轉(zhuǎn)讓的2項專利成果均為上海九院王金武團隊的研究成果。據(jù)了解，王金武教授擅長肩肘關(guān)節(jié)外科手術(shù)，承擔(dān)多項國家級課題，還獲批國內(nèi)首個3D打印醫(yī)療器械注冊證。

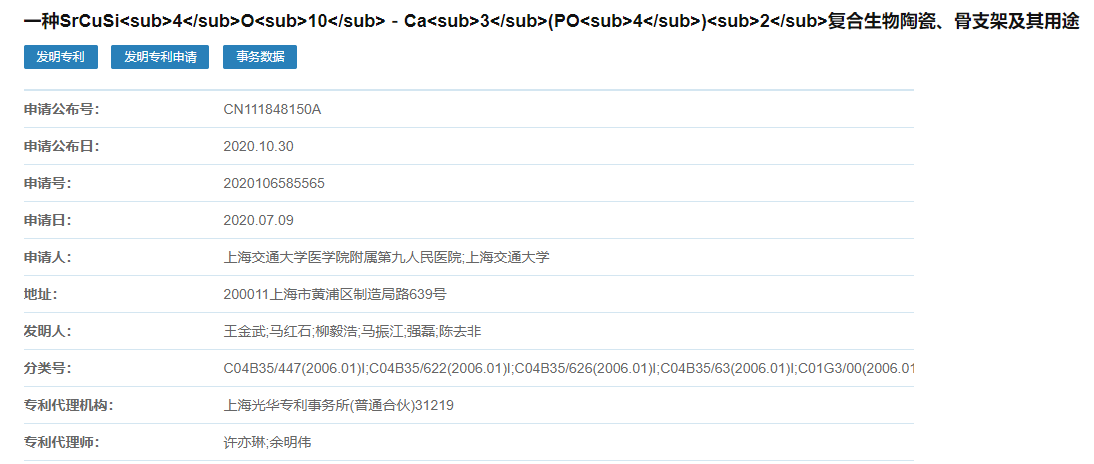

關(guān)于磷酸鈣復(fù)合生物陶瓷的專利摘要公告顯示：本發(fā)明涉及復(fù)合材料技術(shù)領(lǐng)域，一種SrCuSi₄O₁₀-Ca₃(PO₄)₂復(fù)合生物陶瓷，所述復(fù)合生物陶瓷由原料燒結(jié)制成，所述原料包括以下重量份的組分：SrCuSi₄O₁₀，1wt％～10wt％；Ca₃(PO₄)₂，90wt％～99wt％。一種骨支架，所述骨支架的材料為SrCuSi₄O₁₀-Ca₃(PO₄)₂復(fù)合生物陶瓷。一種骨支架的制備方法，包括：使用三維打印技術(shù)將包含有Ca₃(PO₄)₂粉末、SrCuSi₄O₁₀粉末和粘合劑的混合漿料打印成預(yù)設(shè)的骨支架外型，燒結(jié)，獲得骨支架。一種骨支架用于制備骨-軟骨一體化修復(fù)用產(chǎn)品的用途。本專利發(fā)明的骨支架利于重建骨-軟骨缺損，恢復(fù)軟骨與軟骨下骨的界面微觀結(jié)構(gòu)，保護軟骨不發(fā)生骨關(guān)節(jié)炎的退變，在體內(nèi)具有骨-軟骨一體化修復(fù)效果。

關(guān)節(jié)軟骨是一種附著在軟骨下骨上的半透明彈性組織，骨關(guān)節(jié)炎是導(dǎo)致關(guān)節(jié)軟骨退化和損傷的常見疾病。軟骨損傷常累及軟骨下骨，引發(fā)骨軟骨缺損，因此，同時重建軟骨和軟骨下骨對于骨缺損的再生具有關(guān)鍵意義。然而，軟骨和軟骨下骨具有不同的生理功能，開發(fā)一種能夠滿足骨軟骨缺損內(nèi)同時重建軟骨和軟骨下骨需求的支架，成為亟待解決的問題。

王金武教授團隊發(fā)明的“一種SrCuSi₄O₁₀-Ca₃ (PO₄) ₂復(fù)合生物陶瓷、骨支架及其用途”專利正好有望能夠解決該難題。

在制備過程中，將Ca₃ (PO₄) ₂粉末和SrCuSi₄O₁₀粉末均勻混合后進行燒結(jié)。精確控制燒結(jié)溫度是制備高質(zhì)量復(fù)合生物陶瓷的關(guān)鍵環(huán)節(jié)之一。SrCuSi₄O₁₀-Ca₃ (PO₄) ₂復(fù)合生物陶瓷有著嚴格的燒結(jié)溫度要求，當溫度達到1100℃時，Ca₃ (PO₄) ₂和SrCuSi₄O₁₀ 開始發(fā)生蠕變，這一現(xiàn)象有利于Ca₃ (PO₄) ₂ 顆粒和SrCuSi₄O₁₀顆粒緊密粘結(jié)在一起，從而顯著提高復(fù)合生物陶瓷的機械強度。若溫度高于1300℃，在持續(xù)的高溫的作用下，復(fù)合生物陶瓷會發(fā)生形變，這將破壞預(yù)設(shè)的形狀，不利于其成型。

這種骨支架在實際臨床應(yīng)用中具有廣泛的前景。SrCuSi₄O₁₀ -Ca₃ (PO₄) ₂復(fù)合生物陶瓷制成的骨支架，憑借其良好的生物相容性、骨誘導(dǎo)性以及促進新骨形成的能力，為臨床治療骨關(guān)節(jié)炎、骨軟骨缺損等疾病提供了一種新的有效手段，有助于改善患者的關(guān)節(jié)功能和生活質(zhì)量。

參考來源：

國家知識產(chǎn)權(quán)局、動脈橙果局

（中國粉體網(wǎng)編輯整理/青黎）

注：圖片非商業(yè)用途，存在侵權(quán)告知刪除
