中國粉體網訊 在半導體先進封裝領域，隨著多芯片集成與異構集成需求的不斷攀升，傳統基板材料逐漸難以滿足高密度互連、結構穩定性等核心要求。玻璃基板憑借獨特的材料性能與工藝潛力，正成為突破封裝技術瓶頸的重要解決方案，其在結構設計、制造流程及高密度互連技術上的創新，為高性能芯片封裝提供了新路徑。

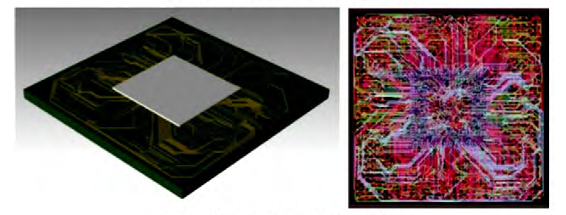

玻璃基板的核心競爭優勢源于其獨特的封裝結構設計。該結構以玻璃為核心層材料，在核心層上下表面構建高密度、細間距金屬布線，布線通過電鍍銅或鎢填充形成，細間距區域則采用薄膜沉積氧化硅作為介質層實現絕緣。這種設計可實現比傳統基板更精細的線寬線距與更高的布線密度，為多芯片間局部高密度互連提供支撐。同時，玻璃基板支持通過倒裝方式實現芯片與基板金屬焊盤的互連，還能在基板內部集成電阻、電容、電感等無源組件，進一步提升封裝集成度。
從材料性能對比來看，玻璃在關鍵參數上顯著優于傳統基板材料，其表面粗糙度低于10nm，熱膨脹系數可在3×10-6~9×10-6K-1之間靈活調節，楊氏模量達50~90GPa，且吸濕性接近于零。這些特性使其在微細布線加工、熱應力控制及結構穩定性方面表現突出，有效解決了傳統有機材料層壓板（如BT、ABF類）在高精度封裝中的短板。
在封裝尺寸上，玻璃基板可實現100mm×100mm的大尺寸加工，為多芯片集成與系統級封裝（SiP）設計提供了更大空間。此外，玻璃面板在面積利用率上的優勢也十分顯著，515mm×510mm、650mm×550mm規格的玻璃面板，有效面積分別是12英寸硅晶圓的3.6倍與4.9倍，大幅提升了單位產能與封裝效率，為芯粒整合創造了有利條件。

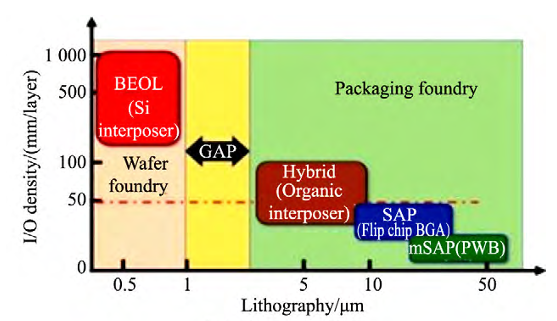

在高密度互連技術領域，玻璃基板已形成多類成熟工藝方案，以匹配不同精度需求。當前主流工藝可分為以下三類：
硅基半加成工藝：以TSMC、ASE、Intel為代表，核心是在晶圓表面制備重布線層（RDL）。流程為濺射鈦/銅黏附層與種子層，旋涂PR光刻膠（如JSR111）并曝光露出電鍍區域，最終通過電鍍、濕法去膠、濕法刻蝕完成線路制作。該工藝對種子層黏附性、電鍍均勻性、藥液交換效率要求較高，成本相對較低，適用于線寬/線距≥5μm/5μm的產品。
無機介質層大馬士革工藝：以Amkor為代表，專注于亞微米級金屬布線。先沉積無機介質層并開窗，再整面電鍍金屬，最后通過化學機械拋光（CMP）去除覆銅層。金屬布線嵌入介質層的設計可增強與基材結合力，為實現線寬/線距≤2μm的細間距RDL提供解決方案。
半導體硅基精密工藝：依托半導體硅工藝技術，通過剝離、離子束刻蝕（IBE）、溝槽加工等技術實現精密圖案化。可將線寬與線距均控制在≤2μm，顯著提升互連密度，但對生產條件、設備配置、制造尺寸要求嚴苛，導致成本較高。
玻璃表面布線加工路線及高密度布線樣品 來源：《玻璃基板技術研究進展》（趙瑾等）
行業實踐已驗證玻璃基板在高密度互連領域的應用潛力。臺積電利用數字光刻與低溫濺射技術，在37cm×47cm玻璃基板上成功堆疊5層RDL，最小線寬達3μm，采用PSPI聚合物作為介質層，側壁傾角約71°，翹曲控制在0.2mm以內；廈門云天半導體則通過大馬士革工藝，在玻璃正面制備出5層無機薄膜介質的RDL互連堆疊結構，最細線寬可達1.5μm。這些成果表明，玻璃基板可通過TGV（玻璃通孔）實現垂直互連，配合高密度RDL滿足高I/O、高帶寬的封裝需求。

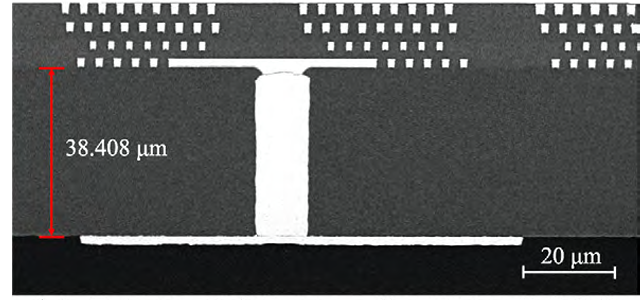

最小RDL線寬為1.5μm的5層RDL堆疊結構 來源：云天半導體
隨著人工智能、高性能計算領域?qū)π酒懔Φ男枨蟪掷m(xù)攀升，先進封裝技術正朝著高集成度、高可靠性的方向加速演進。在此趨勢下，玻璃基板憑借材料性能、工藝靈活性與集成潛力的綜合優勢，有望在未來半導體封裝領域占據更關鍵的地位。
參考來源:
趙瑾.玻璃基板技術研究進展
張興治.玻璃基板在芯片封裝中的應用和性能要求
劉麗敏.基于超薄玻璃襯底的橋連封裝技術研究
