中國粉體網訊 高溫共燒陶瓷 (HTCC)技術憑借其優異的高溫穩定性、出色的氣密性及出色的高頻特性，已成為航空航天、5G通信等領域中高可靠性電子封裝的關鍵解決方案。然而，隨著功率器件熱流密度的持續增加，以及互連密度需求的不斷提升，傳統高溫共燒陶瓷在微孔精度、散熱效率和布線精細度等方面正面臨日益嚴峻的挑戰。
高溫共燒陶瓷技術發展歷程
高溫共燒陶瓷技術起源于20世紀40年代，最初是為了滿足電容器小型化的需要。該技術發展主要經歷了以下幾個階段：
▶1950年，美國無線電公司取得突破性研究進展，提出多層陶瓷基板的核心工藝概念，包括精密電路設計、通孔形成及疊層共燒技術；
▶20世紀60~70年代，隨著IBM、富士通、摩托羅拉等公司的加入，高溫共燒陶瓷技術進入高速發展期，這個階段主要是以Al2O3陶瓷作為主要介質材料，搭配W、Mo等高熔點金屬導體，在約1600℃的還原氣氛中共燒成型，該技術憑借高機械強度、優異化學穩定性及氣密性成為電子封裝首選，但受限于高溫工藝，導體選擇范圍窄且導電性弱于金銀等材料；

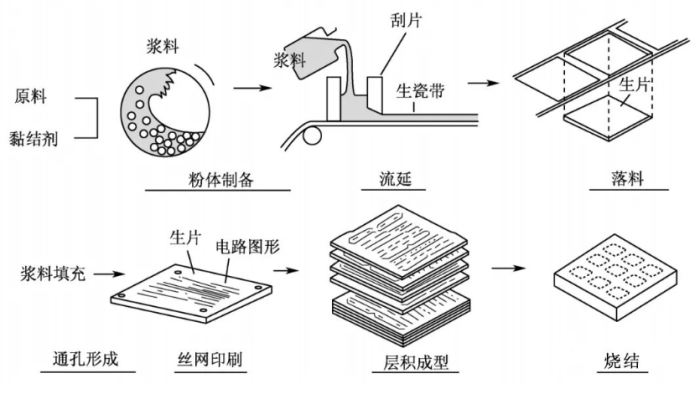

▶20世紀80年代后，HTCC工藝逐步標準化：陶瓷生坯經排膠處理后，在1500~1650℃下實現金屬-陶瓷共燒。日本企業在此階段主導技術產業化，Kyocera、Murata等廠商將高溫共燒陶瓷大規模應用于航空航天與電子封裝領域，滿足極端環境下的可靠性需求；同期引入的AlN基板，因熱導率顯著優于氧化鋁，進一步拓展了高溫共燒陶瓷在功率半導體器件中的應用場景。
近20年來，我國高溫共燒陶瓷技術也實現了從技術引進到自主創新的跨越式發展，與國際先進水平之間的差距顯著縮小。高溫共燒陶瓷的生產技術已逐步邁向穩定化與標準化，并在部分核心指標上取得突破性進展：陶瓷層數已突破50層技術門檻，絲網印刷工藝線條精度達到45μm，實心孔孔徑實現50μm，層間對位精度25μm。
近年來不僅在原有的技術路線上持續推進材料改進與工藝革新，在新工藝路線、新結構及新材料方面也開展了大量探索。

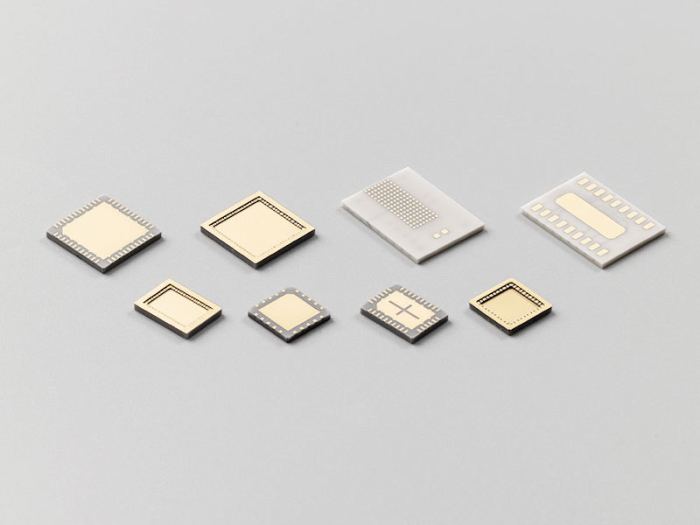

高溫共燒陶瓷，來源：艾森達
高溫共燒陶瓷的新技術突破
增材制造技術
休斯研究實驗室（由波音與通用汽車聯合創立的前沿技術研發機構）采用摩方microArch® S230高精度3D打印系統，成功制備出具有微米級通孔陣列的陶瓷中介層。該技術實現了通孔直徑9μm、間距18μm的突破性指標，并通過創新的熔融滲透金屬化工藝，構建了高密度互連的電氣通路。這項技術不僅攻克了傳統高溫共燒陶瓷的結構限制，重新定義了微電子系統的集成模式，還顯著縮小了實心孔尺寸，通過3D打印技術重構了微電子封裝的底層邏輯，為陶瓷封裝領域開辟了全新的技術路徑。

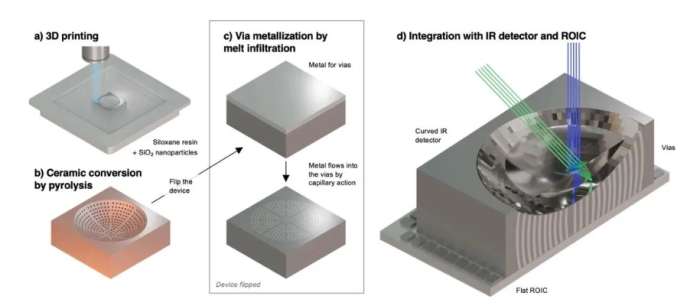

3D打印陶瓷中介層制造原理圖
但目前，3D打印技術在多層陶瓷基板應用中存在一項挑戰，就是在多層陶瓷基板中有陶瓷體、內部帶狀線、過孔和表層微帶線等使用了材料的元器件，制作時不僅要關注機械強度、外觀尺寸與精度，還需注意介電損耗、絕緣電阻、擊穿電壓等問題。因此，3D打印技術若想推廣在多層陶瓷基板應用，除了提高3D打印的空間分辨率和速度之外，還需解決原材料、3D打印策略和燒成制度等方面的難題。
微流道復合結構
隨著電子產品朝著小型化、多功能化和大功率方向發展，以及其集成度的持續提升，熱量集中釋放和熱流密度不斷上升的問題日益突出。確保電子設備的穩定運行，特別是高密度集成微系統的高效散熱，已成為亟需解決的關鍵課題。相比傳統散熱技術，微通道散熱器能夠直接集成于器件或系統基板中，具有工藝兼容性強、散熱路徑短、散熱效率高等優勢，特別適合高密度集成微系統的熱管理。
高溫共燒陶瓷（HTCC）基板兼具良好力學強度和熱導性能，且可通過多層疊片、激光加工等方式實現復雜內部流道結構，為嵌入式微通道冷卻提供了可能性。2024年，彭博等人提出了一種將微流道、布線與通孔集成一體的設計方案，并采用高溫共燒陶瓷傳統工藝成功制備出包含這三種結構的陶瓷管殼。該工藝相較于僅加工微流道的傳統方法，新增了布線所需的印刷工序以及通孔的沖孔與填孔工序，并明確了各步驟的加工順序：先加工通孔，再進行布線制作，最后完成微流道的加工。

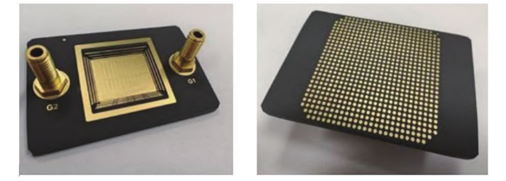

集成微流道結構的陶瓷管殼的正背面實物圖
厚膜光刻技術
隨著電子產品小型化進程的不斷加速，對整機體積具有直接影響的電子元器件也日益迫切地需要實現更小尺寸。如何實現更小線寬與線距的制造，已成為電子元器件產業中極為關鍵的研究課題。在這一背景下，將高精度光刻技術引入原本精度較低的印刷厚膜工藝中，形成厚膜光刻技術，被公認為是能夠兼容高溫?zé)Y(jié)金屬化方式、適合量產的工藝路線之一。
與傳統的厚膜工藝相比，厚膜光刻技術使圖案能夠形成更精細的分辨、更高精度和平整性，并且與薄膜相比，可以達到同樣的封裝密度水平。2013年，日本村田首次公開其自主研發的厚膜光刻技術（Thick film lithography）。該技術通過采用光敏性導電漿料，實現了LTCC多層陶瓷基板線寬/線距精度在30μm以下的高精度布線，并同步優化了電路形貌結構。針對工藝相配套的材料，東麗（TORAY ）已開發適用于厚膜光刻工藝的電子漿料產品，并且在不同的行業領域做了應用。

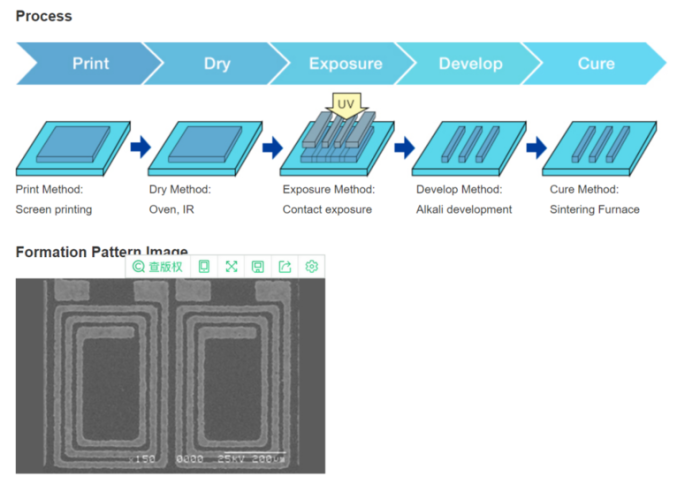

感光金屬漿料在電子元件中的應用，來源：東麗官網
“Thick Film Lithography”字面上直譯為“厚膜光刻”或“厚膜光蝕”。事實上，“厚膜光刻”技術雖未普及，目前主要應用于業內前沿產品，但也是業界熟知的工藝，早在上世紀末，該技術已有針對PDP的商業化應用，國內外已開始相關研究。
小結
近年來，通過材料體系優化與工藝創新，高溫共燒陶瓷在提升信號傳輸效率、降低熱膨脹系數（CTE）失配等方面取得了顯著進展，進一步拓展了其在毫米波射頻模塊和大功率半導體器件封裝中的應用。新興技術展現出突破性的潛力，通過深度融合增材制造、微流道熱管理以及厚膜光刻等前沿技術，高溫共燒陶瓷有望在功率密度承載極限、高頻 (毫米波及太赫茲)性能上限以及系統集成度等方面實現重大突破。
