国产精品久久久久久爽爽爽,变态拳头交视频一区二区,国产高清在线精品一区二区三区,国产福利一区二区三区在线视频 ,国产极品久久久久久久久

研究背景與目的

材料與方法

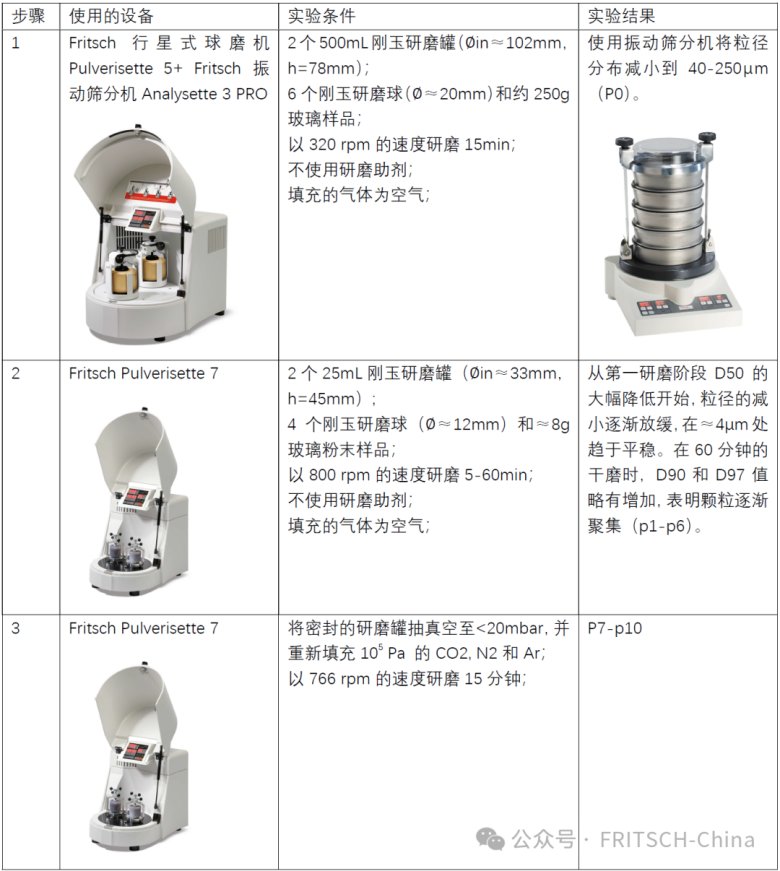

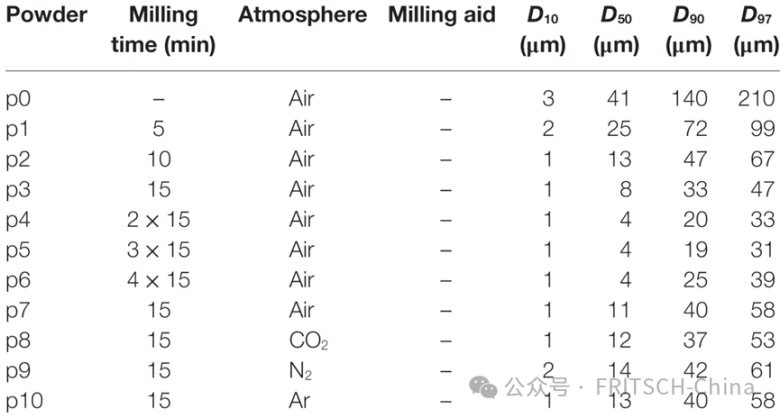

樣品準(zhǔn)備：采用鋇硅酸鹽玻璃粉末作為研究對象，通過不同的粉磨程序處理粉末。

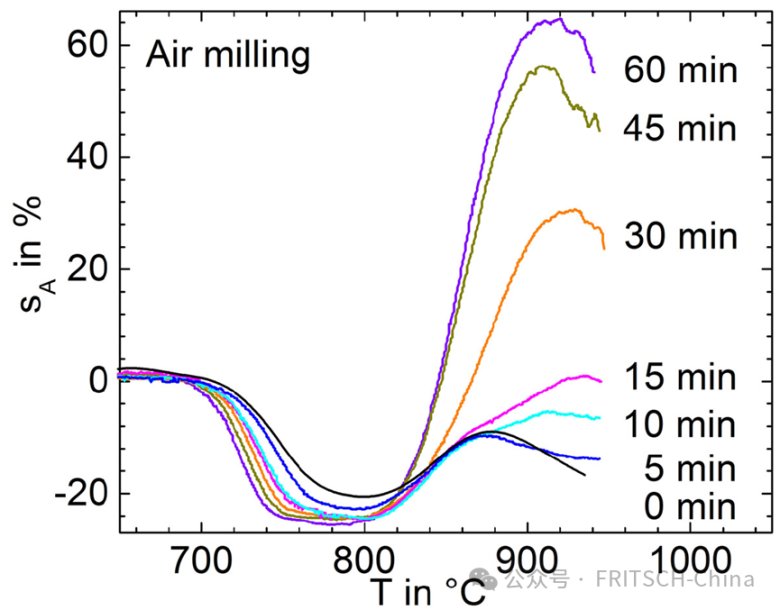

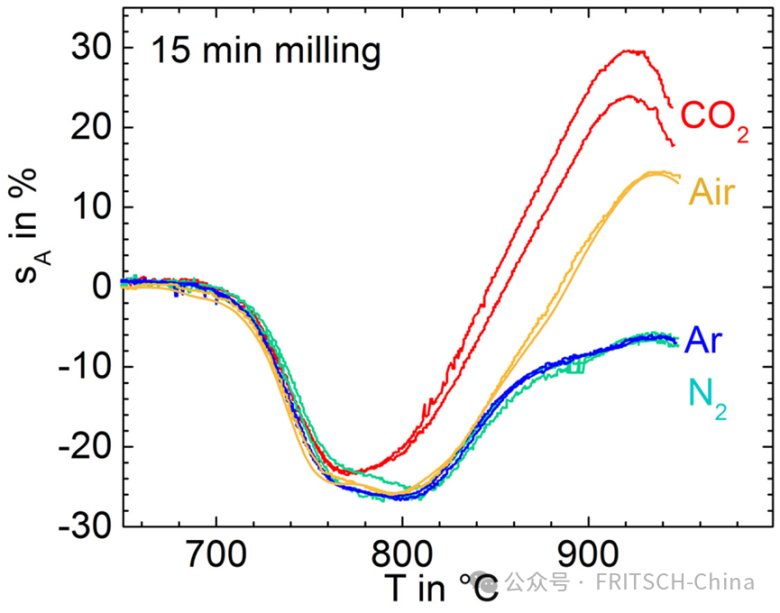

在5 K/min加熱過程中，在空氣中研磨的玻璃粉末的輪廓面積變化sA與溫度的關(guān)系(p1–p6)	在5 K/min的加熱過程中，在不同氣氛（p7-p10）中研磨15min的玻璃粉末的輪廓面積變化sA與溫度的關(guān)系。

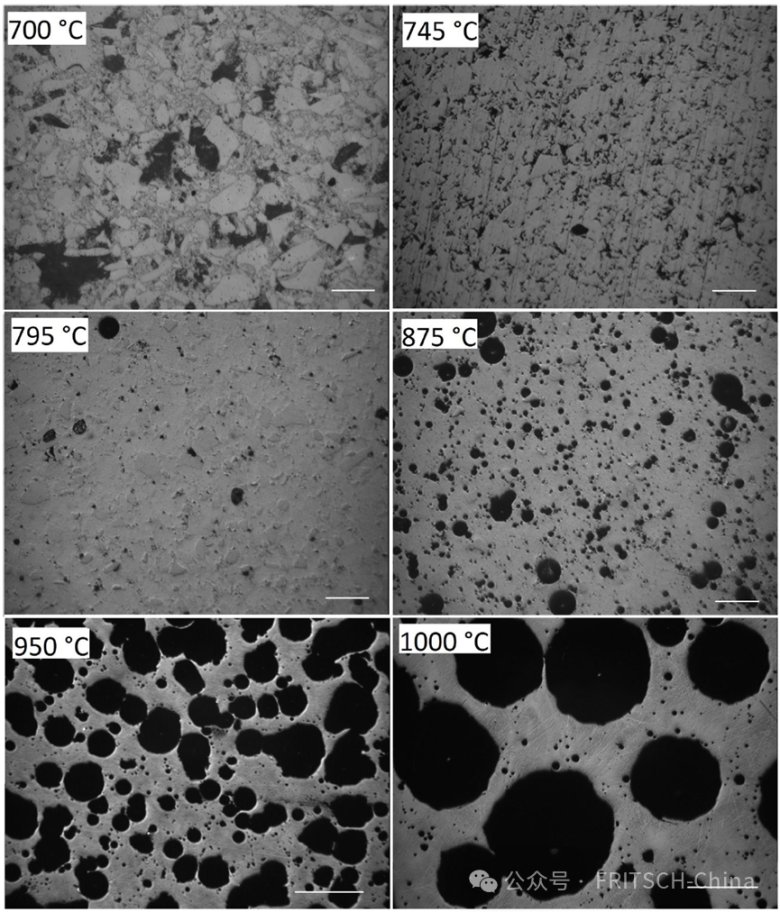

粉末壓塊（在N2中研磨15min，p9）的光學(xué)顯微照片，以5 K/min的速度加熱至指定溫度，并在空氣中淬火

實驗現(xiàn)象

氣氛效應(yīng)：雖然樣品被單軸壓制并在空氣中燒結(jié)，但球磨氣氛對發(fā)泡有顯著影響，其影響程度大致為氬氣≈氮氣<空氣<二氧化碳。

在氮氣中研磨15min的粉末的線性各向同性收縮率si（空心圓，左坐標(biāo)）和相應(yīng)孔隙率P（灰色圓，右坐標(biāo)）與溫度的關(guān)系（p9）

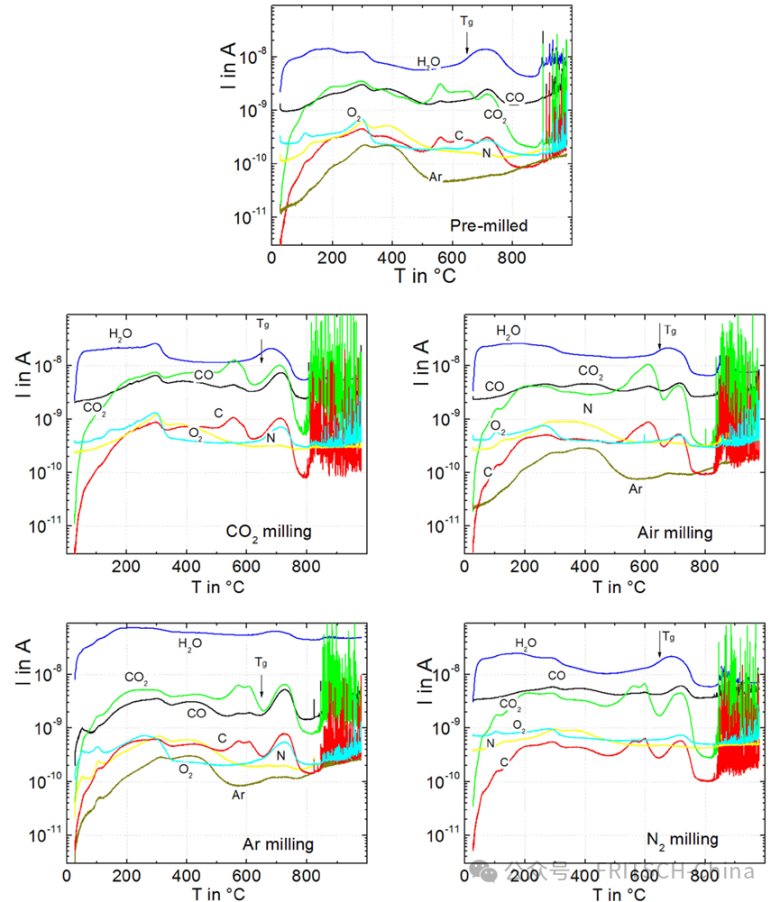

預(yù)研磨（p0）、空氣研磨（p7）、CO2研磨（p8）、N2研磨（p9）和Ar研磨（p10）過程中，以20 K/min的速度加熱時，對生坯粉末壓塊進(jìn)行脫氣

結(jié)論
