成人伊人精品色xxxx视频,成人精品天堂一区二区三区

每周一個(gè)快水應(yīng)用|塑料粒子水分測(cè)定梅特勒HX204確保準(zhǔn)確結(jié)果和簡(jiǎn)單操作

東南科儀 2025-08-27 | 閱讀：939

本應(yīng)用手冊(cè)闡述了如何使用梅特勒托利多HX204水分測(cè)定儀進(jìn)行塑料水分含量的準(zhǔn)確測(cè)定。

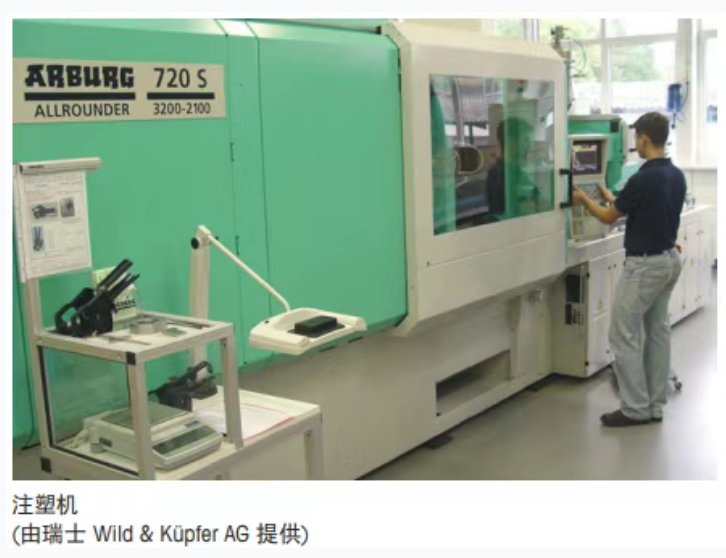

以下案例介紹了HX204是如何在注塑成型過程中進(jìn)行快速、簡(jiǎn)單且節(jié)約成本的水分測(cè)定。

塑料的水分含量

諸如聚酰胺、聚碳酸酯等樹脂的水分含量是影響加工工藝、產(chǎn)品外觀和產(chǎn)品特性的重要因素，使用水分過多的塑料粒子進(jìn)行注塑成型，會(huì)導(dǎo)致加工工藝問題，并降低最終的成品質(zhì)量。眾所周知，比較典型的質(zhì)量問題是：開裂、反光及機(jī)械性能降低，如抗沖擊強(qiáng)度和抗拉強(qiáng)度等。

許多塑料產(chǎn)品易于在運(yùn)輸和存儲(chǔ)過程中吸收水分。因此，水分含量的控制對(duì)確保生產(chǎn)高質(zhì)量產(chǎn)品是至關(guān)重要的。

HX204可提供精確測(cè)定結(jié)果

行業(yè)的參考方法是使用卡爾費(fèi)休水分儀，這是測(cè)定樣品水分含量的通用滴定方法，但這種方法需要具備良好的實(shí)驗(yàn)室儀器和訓(xùn)練有素的操作人員，才能獲得準(zhǔn)確、可靠的測(cè)定結(jié)果。

相反，使用HX204可使您無(wú)需精密設(shè)備或昂貴試劑就能獲得相同的測(cè)定結(jié)果。

聚酰胺6的水分測(cè)定

聚酰胺6(PA6) 樹脂的制造商建議加工工藝中的水分含量不超過0.2%。但是，樹脂卻可在24小時(shí)內(nèi)(溫度23?C)吸收2.3%的水分含量飽和。

干燥前對(duì)塑料粒子進(jìn)行水分測(cè)定，有益于優(yōu)化注塑成型的干燥時(shí)間，例如：4小時(shí)的干燥時(shí)間降低為1小時(shí)，從而節(jié)省大量的能耗成本。

此外，質(zhì)量體系(如：ISO9001)通常要求定期測(cè)定塑料粒子的水分含量，以確保干燥機(jī)正常工作。最后，注塑前測(cè)定每批塑料粒子的水分含量，最大限度的延長(zhǎng)機(jī)器使用壽命。

材料和方法 ▼

METTLER TOLEDO

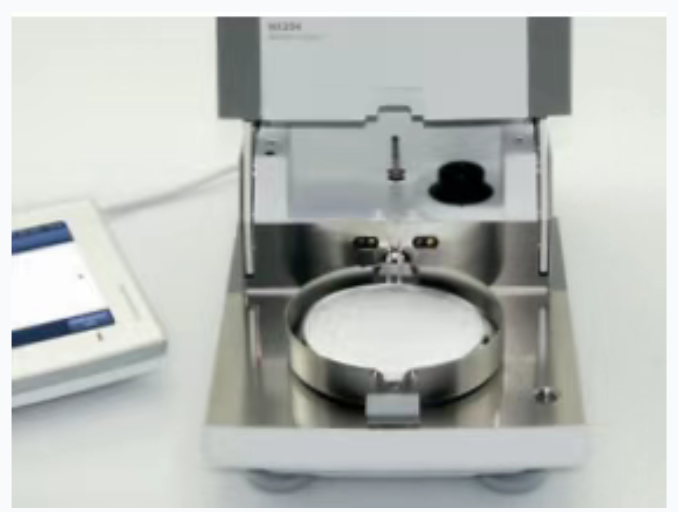

梅特勒-托利多HX204鹵素水分測(cè)定儀

PA6塑料粒子:
Schulamid?6 MV,A,Schulman Inc.

如何使用HX204進(jìn)行水分測(cè)定

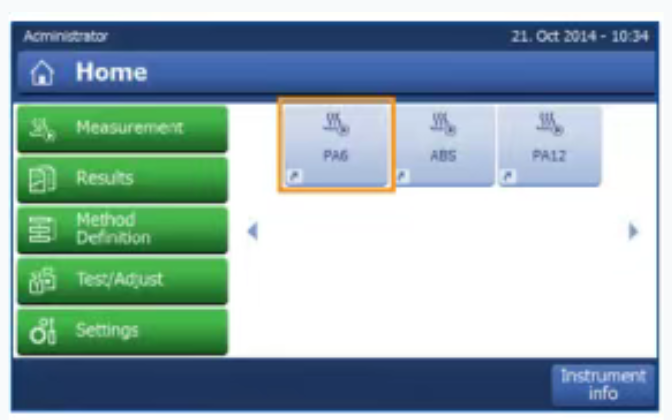

1. 點(diǎn)擊PA6方法的快捷鍵

? 分辨率：高

? 待機(jī)溫度：100°C

? 升溫程序：標(biāo)準(zhǔn)；

-SOC-延遲：5min

-干燥溫度：130°

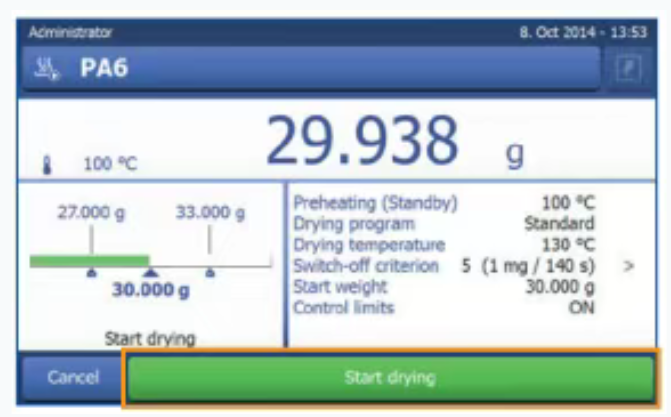

2. 樣品盤去皮，加入約30g塑料粒子。

3. 點(diǎn)擊"開始干燥"開始水分測(cè)定。

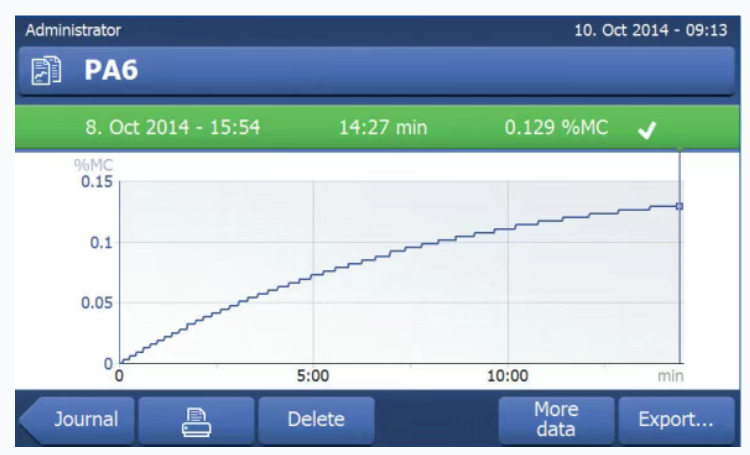

4. 結(jié)果顯示塑料粒子的水分含量結(jié)果。

結(jié)果

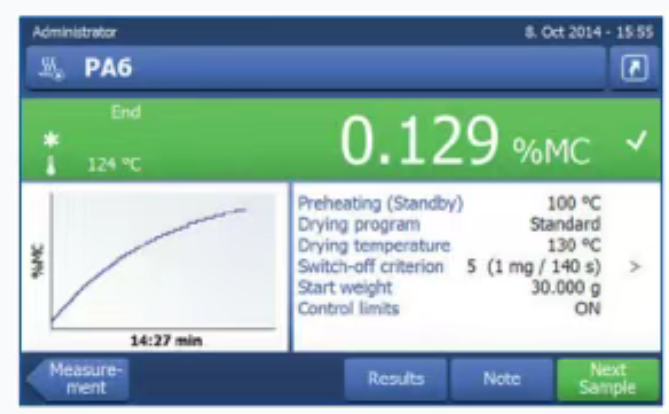

使用HX204測(cè)定PA6塑料粒子的水分含量結(jié)果為0.129%，符合加工工藝中建議的最大極限值0.2%，因此，無(wú)需再對(duì)塑料粒子進(jìn)行干燥，即可啟動(dòng)注塑工藝。

HX204與卡爾費(fèi)休水分儀的交叉驗(yàn)證 ▼

METTLER TOLEDO

為了證明HX204結(jié)果的精確性，我們對(duì)具有2種不同水分含量的PA6進(jìn)行了相關(guān)性研究。并且，還將結(jié)果與參考方法卡爾費(fèi)休滴定法進(jìn)行了比較分析。

研究表明，相對(duì)于卡爾費(fèi)休水分儀，HX204對(duì)這2種樣品都取得了重復(fù)性較好的測(cè)定結(jié)果。

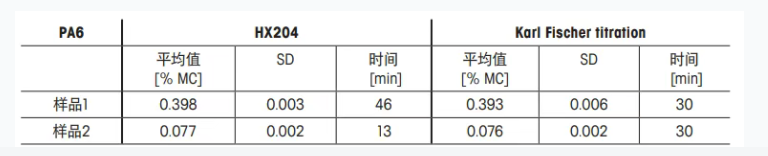

表1

分別使用HX204 (6次測(cè)定)和卡爾費(fèi)休水分儀(6次測(cè)定)進(jìn)行水分含量測(cè)定MC＝水分含量，SD＝標(biāo)準(zhǔn)偏差）

結(jié)果

HX204提供了一種快速、簡(jiǎn)單的水分測(cè)定過程，具有準(zhǔn)確、可靠的測(cè)定性能，且無(wú)需化學(xué)試劑或?qū)I(yè)實(shí)驗(yàn)室人員。所有這些特性，再加上簡(jiǎn)易的使用方法，為注塑公司提供了快速、簡(jiǎn)單測(cè)定注塑前水分含量的完美解決方案。

相關(guān)產(chǎn)品
