中國粉體網訊 隨著航空航天、人工智能、5G/6G通訊及集成電路等尖端科技的快速迭代，高性能導熱材料面臨更為嚴苛的應用標準。在眾多備選方案中，金剛石憑借其卓越的導熱性能，成為上述領域散熱解決方案的核心考量對象。以功率器件芯片為例，散熱效率直接決定其性能與壽命。數據顯示，芯片溫度每升高2°C，其運行可靠性便會下降10%；此外，約55%的器件失效問題，根源均在于散熱能力不足。面對尖端領域?qū)Ω咝岬钠惹行枨�，開發大尺寸、高性能且低成本的金剛石，成為當前亟待突破的關鍵課題。
金剛石的合成方法有高溫高壓（HTHP）法和化學氣相沉積（CVD）法兩大類。CVD法是利用氣態的碳源，在較低壓力條件下通過化學反應生成金剛石薄層。CVD法可以精確控制碳源氣體的組成比例，從而合成出氮含量極低的高純金剛石。CVD法根據襯底的不同，可分為：①異質外延法：在不同的材料表面生長金剛石薄膜；②同質外延法：在金剛石襯底上繼續生長金剛石，獲得高質量的單晶金剛石。
大尺寸單晶金剛石
目前制備大尺寸單晶金剛石的技術主要有反復生長法、異質外延法和馬賽克拼接法。馬賽克拼接法是精選厚度一致、晶向取向一致、方形的優質小金剛石單晶片作為籽晶，并拼接成面積較大的單晶金剛石襯底，其中，必須保證種晶接觸位置的晶向要盡可能完美匹配，然后在較大的單晶金剛石襯底上同質外延生長單晶金剛石，最后得到大面積單晶金剛石。由于合成的單晶襯底缺陷與位錯密度小，因此馬賽克拼接法是目前研究合成英寸級單晶金剛石最優的技術。

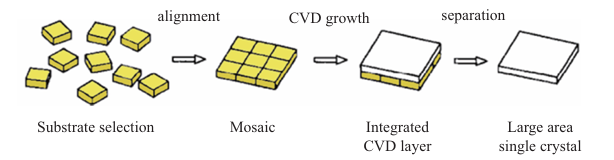

馬賽克拼接法生長示意圖
多晶金剛石薄膜
CVD法可實現在較低的生產成本下制備出大尺寸高品質金剛石膜。CVD法包括熱絲法、直流等離子體噴射法、微波等離子體化學氣相沉積法（MPCVD）等。各種CVD方法沉積金剛石膜的原理基本相同，都是利用高度激發的包含有活性氫原子和含碳基團的反應氣體在襯底表面的不斷置換來實現金剛石相的沉積，同時利用氫原子對石墨的刻蝕作用抑制非金剛石相的生成。不同點僅在于它們采用的氣體激活方式不同。其中MPCVD法具有無電極污染、等離子體密度高、質量高且可控、沉積的面積大等優點，成為制備高品質金剛石膜尤其是光學級金剛石膜的首選。
